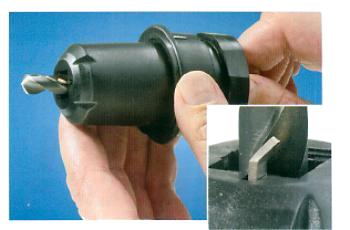

1. Einsetzen des Bohrers

Halten Sie das Futter mit dem weißen Dreieck nach oben.Setzen Sie den Bohrer in die Vorderseite des Futters ein und lassen 1,25 cm oben herausstehen. Ziehen Sie das Spannfutter leicht fest, damit der Bohrer nicht herausfallen kann. Anschließend drehen Sie den Bohrer bis die Nebenschneide der Nut am Ausrichtungsfinger anliegt.(siehe Vergrößerung)

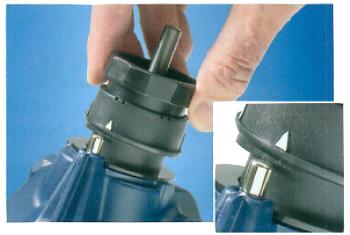

2. Einstellen und Festziehen

Bei ausgeschalteter Maschine richten Sie das weiße Dreieck am Futter mit der Nockenführung aus (siehe Vergrößerung). Schieben Sie das Futter komplett in die Öffnung, ziehen Sie den Knopf am Futter fest, während dieses noch in der Öffnung ist. Entfernen Sie das Futter und stellen Sie sicher dass es festgezogen ist, damit sich der Bohrer beim Schleifen nicht bewegt.Die Tiefe des Bohrers ist jetzt eingestellt, der Schleifvorgang kann gestartet werden.

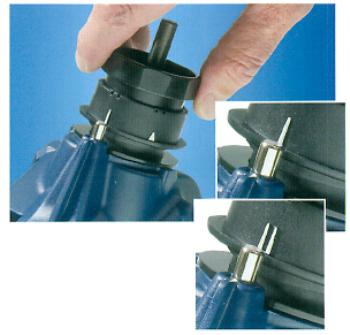

3. Schleifen des Bohrers

Bei eingeschalteter Maschine führen Sie das Futter unter Berücksichtigung der Schleifmarkierung | in die Schleiföffnung ein (siehe Vergrößerung oben). Anschließend unter leichtem Druck bis zur Markierung || drehen.(siehe Vergrößerung unten). Diesen Vorgang wiederholen Sie so lange bis das Schleifgeräusch nachlässt. Nach ca. 10-20 Umdrehungen ist der Bohrer wieder scharf.

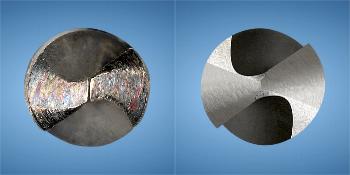

4. Vorher - Nachher

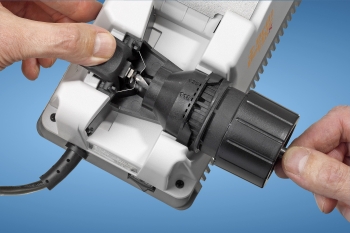

1. Voreinstellen

Öffnen Sie zuerst den Hebel der Positionierklauen durch Druck nach hinten.Danach den losen Bohrer bis zum Anschlag zwischen die Klauen schieben.Den Hebel langsam loslassen, so das die sich schliessenden Klauen den Bohrer über der Spannut greifen und somit positionieren.Nun das Spannfutter durch drehen nach rechts verschließen und aus der Positionieröffnung ziehen. Anschließend das Spannfutter noch etwas nachspannen.

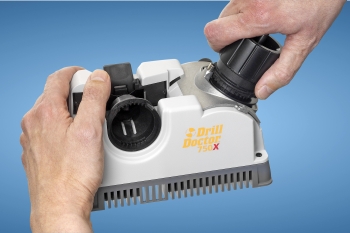

2. Schleifen

Führen Sie wie in Schritt 1 gespannte Spannfutter mit dem Bohrer in das Führungsrohr ein und positionieren es auf die Markierung. Dann das Spannfutter unter leichtem Druck gleichmäßig so lange drehen (180° Drehung, Schliff einer Schneidenseite), bis das Schleifgeräusch deutlich nachläßt ( erfahrungsgemäß dauert dieser Vorgang ca. 10 Sekunden). Anschließend das Spannfutter aus der Führung ziehen.

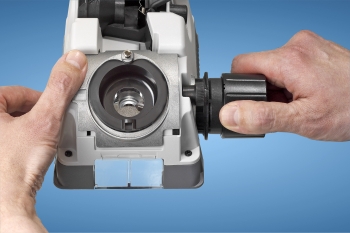

3. Ausspitzen

Nun führen Sie das Spannfutter unter Berücksichtigung der Markierungen langsam in die Ausspitzöffnung ein, bis ein Schleifgeräusch zu hören ist. Anschließend das Spannfutter aus der Öffnung ziehen und auf Umschlag diesen Vorgang wiederholen. Sollte die Ausspitzung noch nicht tief genug sein wiederholen Sie diesen Vorgang bis die gewünschte Tiefe erreicht ist.

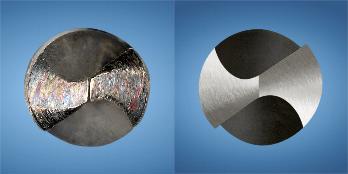

4. Vorher - Nachher
