			Häufige Fragen

Wechsel der Schleifscheibe

So wechseln Sie die Schleifscheibe.
Beachten Sie die nachfolgenden Tipps. "Schleifscheiben-Flansch"

Vorsortieren von Bohrer Größen spart Zeit

Irgendwann ist der Zeitpunkt gekommen wo Sie nur noch stumpfe Bohrer Ihr Eigen nennen.
Nun liegt natürlich der Gedanke des selber Schleifens, beziehungsweise das Schärfen Ihrer Bohrer an erster Stelle.
Mit dem Drill Doctor ist es in wenigen Schritten getan: Voreinstellen, schleifen, eventuell Ausspitzen, fertig!

Ein Tipp:
Sortieren Sie die Bohrer der Größe nach bzw. nach Ihrem Durchmesser, dann
geht das Abarbeiten Ihrer stumpfen Bohrer leichter von der Hand, da die Einstellungen bei der Positionierung
in der Voreinstellöffnung nicht ständig verändert werden müssen.

Der Durchmesser und die Spiralsteigung sind ausschlaggebend für die Ausrichtung in der Voreinstellöffnung.
Bei enggewendeltem Bohrer muss der Zapfen des Spannfutters in der verzahnten Öffnung in Richtung Minus,
bzw. bei langgezogener Wendelung in Richtung Plus, eingeschoben werden.

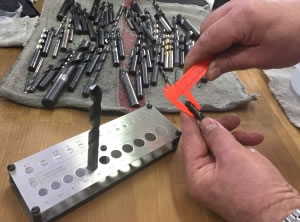

Mit der Schieblehre entlockt man dem Bohrer schnell seinen Durchmesser, denn oft ist dieser nicht mehr erkennbar.
So vorsortiert, hat man beim Nachschliff nur ein paar Änderungen am Gerät vorzunehmen.

Bohrer schleifen

Vorsortieren macht Sinn!

Es kommt der Tag X an dem es wieder soweit ist, die Bohrer sind alle stumpf und müssen wieder in Form geschliffen oder geschärft werden.

Bevor es los geht sollte man sich jeden Bohrer auch am Schaft genauer anschauen, ob dieser frei von Riefen- oder Gradbildung (Pratzen) ist.

Weiter lesen...

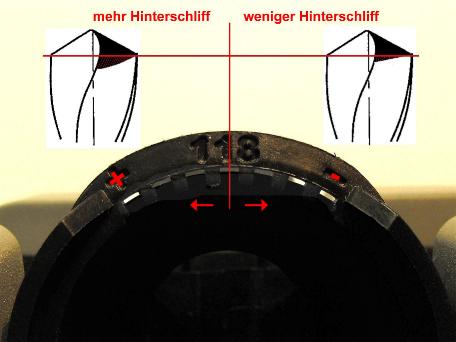

Einstellungen des Freiwinkels

Problem: nicht genügend Freischliff beim Bohrer, der Bohrer "drückt".
Tipp: je enger die Spiralwindungen = weniger Hinterschliff je weiter die Spiralwindungen = mehr Hinterschliff

Weiter lesen...

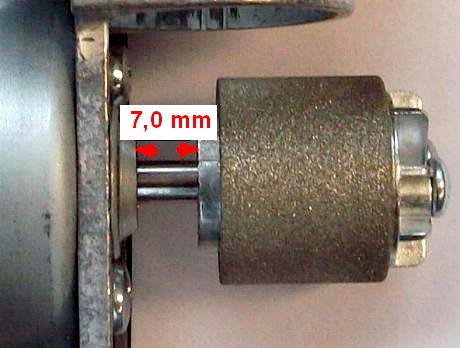

Schleifscheiben-Flansch

Beim Scheibenwechsel kann es passieren dass sich der Flansch
verschiebt. Achten Sie bitte bei der Montage auf den Abstand
zwischen Motor und dem Flansch.

Einsatz oder Austausch der Schleiföffnung

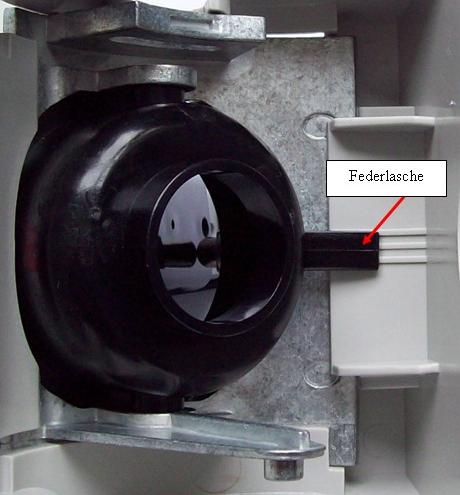

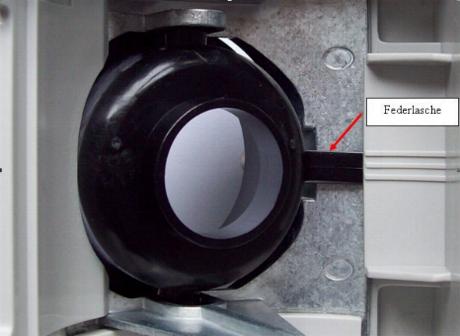

	Achtung, bitte beachten! Beim Winkel verstellen der Modelle 500X und 750X ist darauf zu achten das die Schleiföffnung nicht unterhalb der 115° eingestellt wird. Die Federlasche des Kunststoff-Einsatzes kann sich zwischen der Schleiföffnung und dem Gehäuse schieben und bricht bei gewaltsamen drücken. Siehe Fotos.
	Die Federlasche muss auf dem Kunststoff, in der Führungsrille liegen.

SDS Bohrer mit dem Drill Doctor schleifen

Dieser Tipp wurde uns von einem begeisterten Anwender eingesandt. Hier sein Tipp:

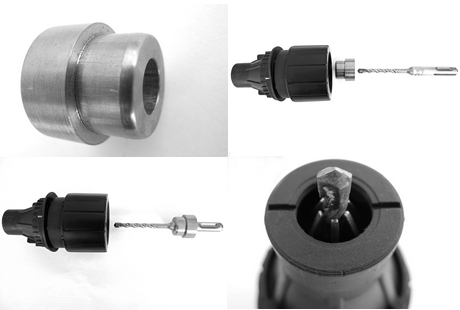

Ich habe inzwischen über 200 Bohrer damit geschliffen in bester Qualität, nur kurze SDS-Bohrern mit Durchmesser unter 10mm kann man damit nicht schleifen, da die Bohrerspitze infolge des SDS-Schaftes (Dmr. 10mm) nicht weit genug aus der Aufnahme herausragt. Ich möchte ihnen deshalb im folgenden einen Verbesserungsvorschlag machen. Ich habe eine Bundbuchse mit: Innendmr. 10H7, Gesamtlänge 20mm , Bundlänge 10mm , Bunddmr. 24mm, Ansatzdmr 19,3 mm angefertigt. Diese Buchse wird für kurze SDS-Bohrer in das Ausrichtfutter von hinten bis zum Anschlag eingesteckt. Der SDS-Bohrer wird von hinten durch diese Buchse eingeführt und bis zum Schleifanschlag durchgesteckt. Durch die 10H7-Bohrung auf 20mm Länge wird der SDS-Bohrer am Schaft zentrisch exakt gehalten. Beim Spannen der Aufnahme legen sich die 6 Greifbacken konisch um den Bohrer und zentrieren ihn zum Schleifen. Meine Bundbuchse ist aus Ms, kann aber aus jedem beliebigen Werkstoff sein. Ich habe diese Bundbuchse bei ca. 5 St. SDS-Bohrern mit sehr gutem Schleifergebnis eingesetzt.
